Como Funciona a Junta de Expansão

A junta de expansão é utilizada em equipamentos e tubulações, a flexibilidade própria dos equipamentos e tubulações não é apropriado por necessitar de espaço físico, nesses casos a junta de expansão são ideais por precisarem de pouco espaço  para serem instaladas. Basicamente ela é formada pelo fole que é flexível neutralizando a dilatação ou contração, chamados de movimentos da junta, que podem ser axiais, de rotação ou laterais, que são neutralizados pelo fole,

junta de expansão tem como principal função captar as dilatações térmicas de uma tubulação, através de um fole metálico, formado por corrugações.

A junta de expansão produz uma descontinuidade na tubulação com isso o empuxo de resistência do tubo não descarrega uma força na ancoragem do equipamento, por isso toda tubulação com junta de expansão deve ser fixada nas extremidades.O movimento axial produz  extensão do fole, paralelamente ao

seu eixo. O movimento lateral desloca uma extremidade do fole  na direção perpendicular ao seu eixo, e as extremidades permanecem paralelas. No movimento de rotação seu eixo forma um arco de círculo.

Modelos de Juntas

 A junta de expansão de borracha possuem o fole de borracha e os flanges metálicos. São resistem  a temperaturas de até 130°C. Fabricados com elastômeros de neoprene, NBR e EPDM são compatíveis com diversas substâncias corrosivas

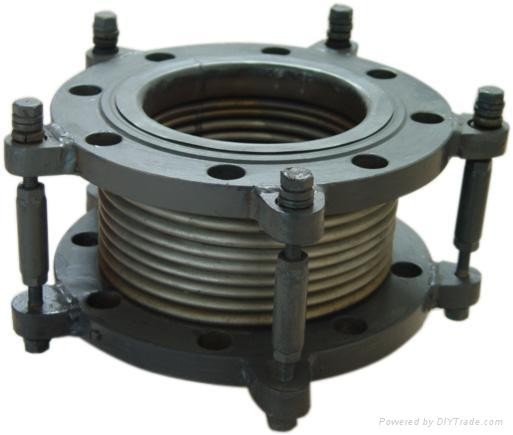

A junta de expansão  metálica resistem a alta pressão, altas temperaturas e compatíveis com diversos fluídos. São produzidas em aço inox , aço Carbono ente outros e  fabricadas com flanges fixos, flanges giratórios ou ponta para solda

A Junta de expansão não metálicas resistem a altas temperaturas e pressões,podem ser fabricadas em tecido aramida, amianto ou cerâmico com tela de aço inox internamente com fole em tecido isolante. Possuem formatos redondo ou quadrado, com aba para flange ou fixação por abraçadeira ou sanfonado. São fabricadas vários tipos de juntas de expansão, em função dos movimentos a serem absorvidos e da necessidade de não transmissão da força de empuxo com construções especiais para retirar o empuxo devido a pressão podem ser juntas universais com limitadores; juntas articuladas; juntas cardânicas; juntas balanceadas com mudança de direção e juntas balanceadas em linha.

Para saber mais sobre Junta de expansão

Ligue para (11) 2241-1269 ou clique aqui e entre em contato por email.
