Válvula esfera tripartida

Clique nas imagens para ampliar

Fácil manutenção com a Válvula Esfera tripartida

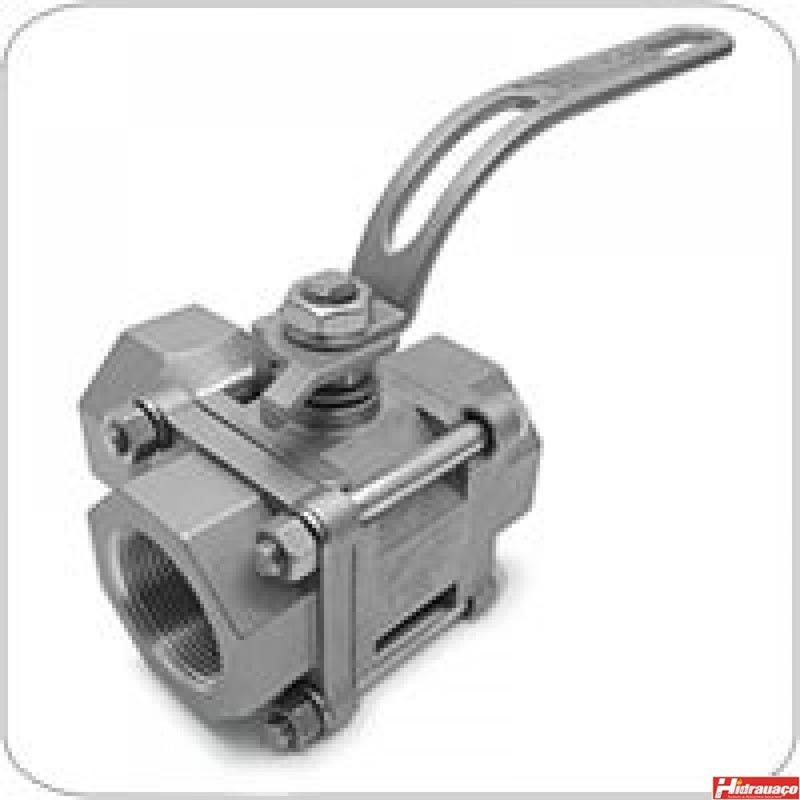

A válvula esfera tripartida é constituída por 3 partes, um corpo e duas tampas, o que ajuda muito na manutenção, por não ser preciso retirá-la da tubulação para um eventual reparo. É muito usada em fluidos líquidos, gasosos ou de vapor, pois existem indicações  tanto em linhas industriais, como comerciais e também residenciais, porém em todos os casos é necessário uma correta verificação para ter a certeza que não restaram resíduos da fase de montagem da linha, pois caso restem resíduos causam grandes danos tanto na esfera como na vedação da válvula.

Salvo se a válvula tenha furo de alívio na esfera, ela somente foi projetada para fluxo bidirecional.

A válvula esfera tripartida fire safe pode ser instaladas em linhas de alta temperatura pois tem um sistema  de antipropagação de faíscas sendo segura em ambientes inflamáveis.

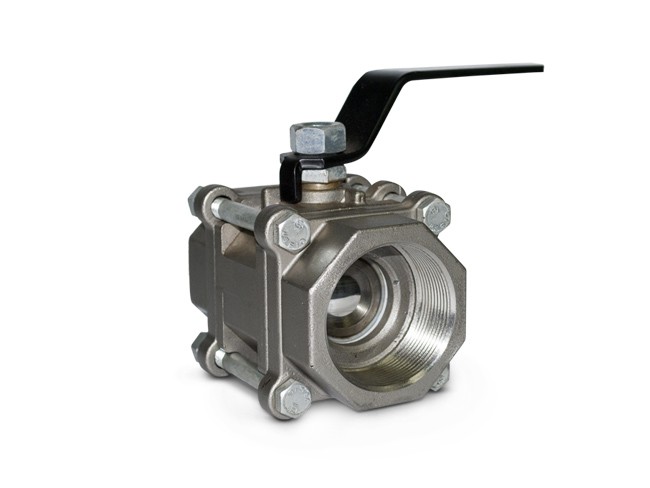

A válvula esfera tripartidade pode ser instalada com conexão por rosca BSP ou NPT, por instalação com conexão por encaixe SW, ou BW ou por conexão por niple estendido.

Construção da válvula

A construção da  Válvula Esfera tripartida pode ser  do tipo flutuante  onde é  utilizada em linhas de baixas pressões, ou do tipo trunnion é utilizada em linhas de alta pressão, podem possuir  Passagem Plena onde resulta em maior capacidade de vazão e menor perda de carga ou Passagem Reduzida que ampliam o volume do fluido causando assim uma sensível perda de carga

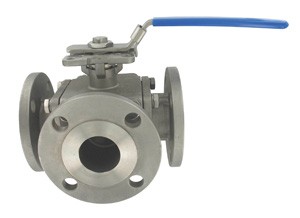

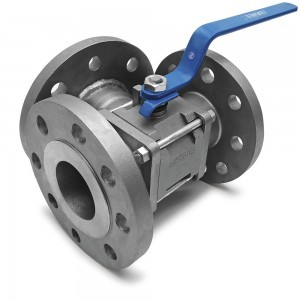

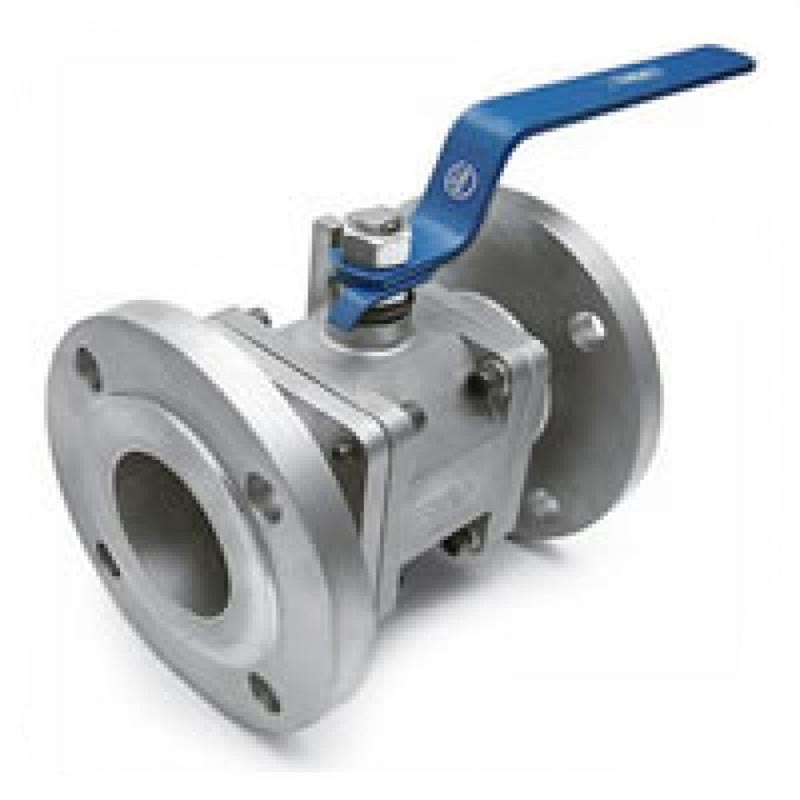

As válvula esfera tripartida seguem as normas  dimensionais ASME B16.34, API608 ,  roscas: ASME B1.20.1 (NPT), DIN2999-259 (BSP) Solda de topo (BW): ASME B16.25 Encaixe para solda (SW): ASME B16.11 Extremidades flangeadas: ASME B16.5 / DIN 2542~2545 Inspeção e testes: API 598

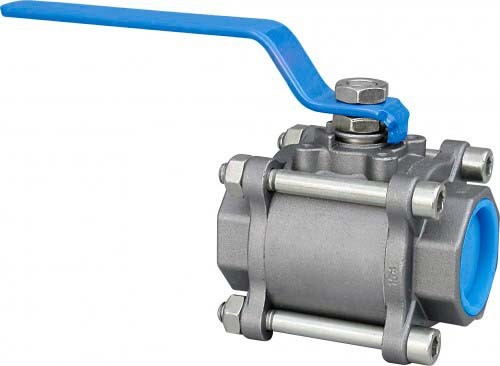

Suas características de acionamento por apenas 1/4 de volta (90º), reduzindo o tempo de abertura e fechamento da válvula, sua construção tripartida (corpo e duas tampas), facilita a manutenção sem a necessidade de desconectar as extremidades da linha., haste a prova de expulsão, oferecendo maior segurança durante a operação e manutenção da gaxeta, tornam a válvula esfera tripartida  com ótimo custo benefício.

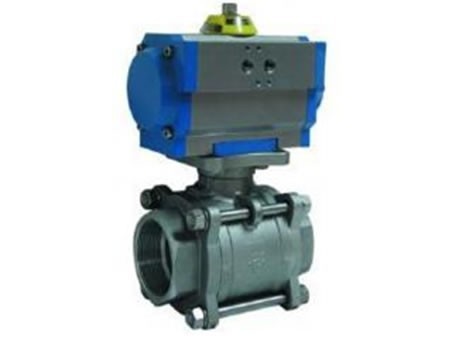

A válvula esfera tripartida  foi projetada para a passagem ou bloqueio total do fluxo, para fluxo bidirecional, sendo muito rápida no acionamento, o bloqueio de fluxo se dá girando essa esfera por  90 graus através do acionamento  alavanca, ou atuadores, neste caso  o atuador deve ser alinhado para que não haja aumento do torque o que acarretaria no funcionamento incorreto do mesmo.

Para saber mais sobre Válvula esfera tripartida

Ligue para (11) 2241-1269 ou clique aqui e entre em contato por email.
