Válvula de retenção

Clique nas imagens para ampliar

Proteção do sistema hidráulico do refluxo

A válvula de Retenção é um dispositivo que tem como objetivo  proteger  o sistema hidráulico do refluxo de água quando as bombas apresentam paradas. Também tem função de durante uma parada para manutenção da coluna de água . Dentre todos os tipos de válvula de retenção existes nos mercado, a opção deve levar em conta a finalidade de cada tipo, para que possa atender a necessidade do usuário.

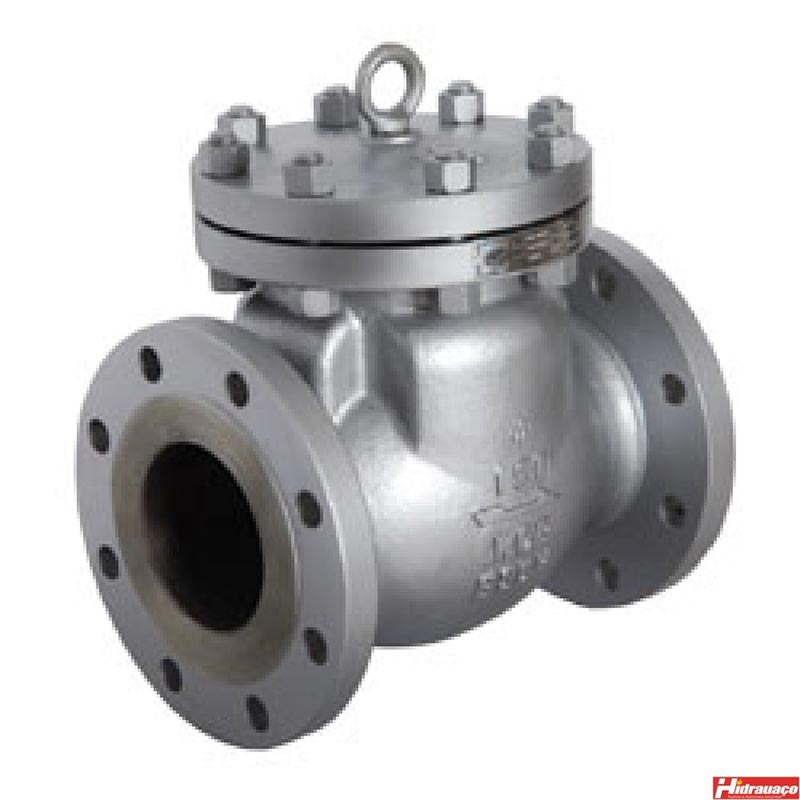

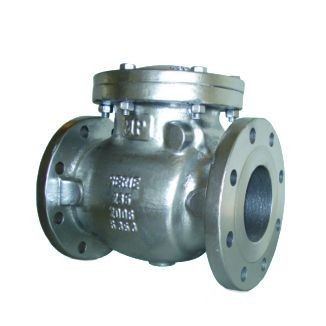

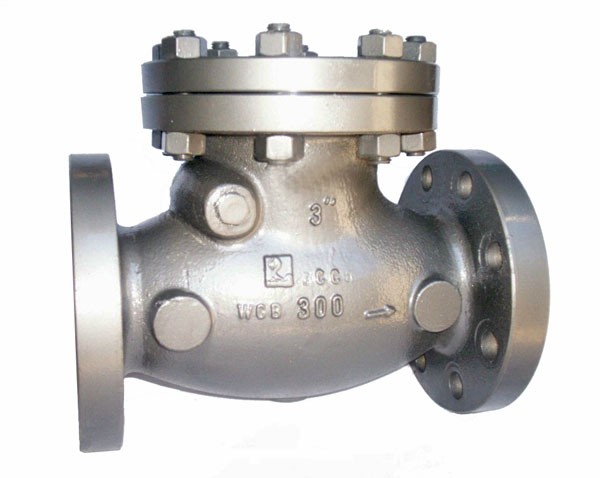

• Válvula de Retenção Portinhola  vedação estanque no contra fluxo
• Válvula de Retenção Pistão  tipos  reto, angular, aerodinâmica e Y.
• Válvula de Retenção Disco fechamento pelo fluxo ou mola.

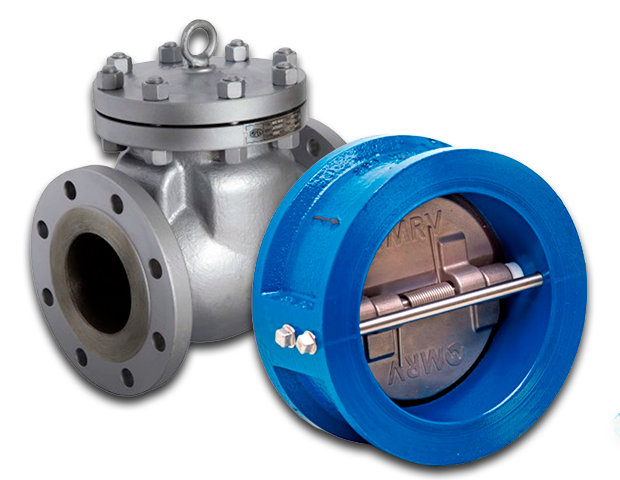

• Válvula de Retenção Dupla portinhola  usada para recalques de bombas

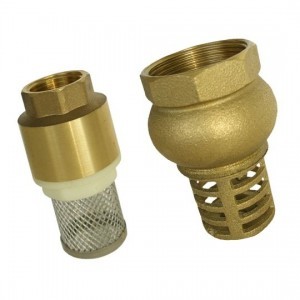

• Válvula de Retenção Fundo de poço  usada em  sucção de bombas.

Válvula de retenção não foi projetada para o controle de fluxo,foi projetada para gerar o mínimo de perda de carga, é necessária uma pressão mínima para que seja acionada, por ela ter seu acionamento pelo próprio fluxo.Ela pode ser usada em diversos tipos de fluidos  abrasivos ou corrosivos, e a vedação metálica permite o uso em alta temperatura.A válvula  retenção deve ser instalada no inicio da tubulação de recalque, entre a saída da bomba e antes do registro gaveta, isso garante a proteção das bombas contra golpes de ariete, quando há uma parada brusca no escoamento, também facilita em eventuais inspeções ou reparos. Devido ao funcionamento da válvula permitir o fluxo da água em um só sentido, a mesma deve ser instalada e modo que a portinhola abra no sentido do fluxo.

Embora a válvula de retenção possibilite que o fluxo tenha só uma direção, ela se fecha automaticamente para evitar o contra fluxo, ela pode ser utilizada em indústrias químicas, petroquímicas, sucroalcooleiras, saneamento, refrigeração, siderúrgicas, geração de energia, papel e celulose, é garantida para uso em vapor, ar, gás de carvão, óleo ou gás de óleo e em condição de alta ou baixa pressão .

Garantia de retorno do fluxo na tubulação

A Válvula de Retenção é muito utilizada por garantir  o retorno do fluxo na tubulação. Os tipos existentes estão aptos a atender as mais  variadas condições, tais como fluxo pulsante, movimento horizontal ou vertical, etc. Existe em diferentes tamanhos e é aplicada em ampla faixa de temperatura e pressão.
