Flanges para ligar 2 partes da tubulação

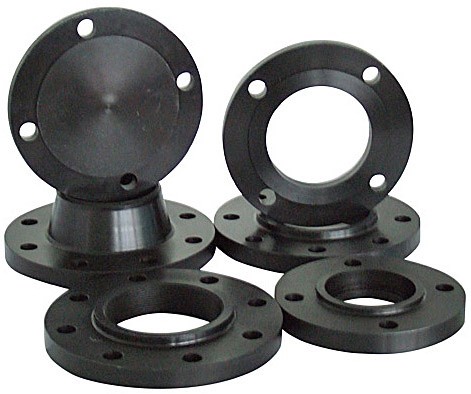

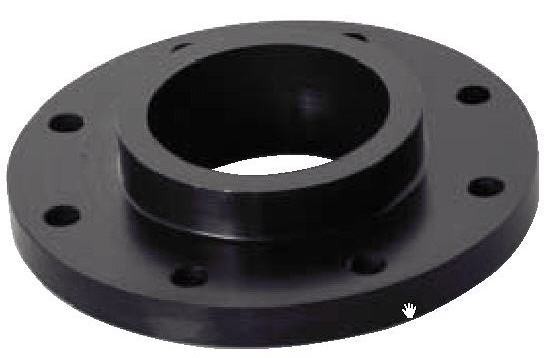

Flanges aço carbono são usados na ligação de duas partes da tubulação, o que facilita a montagem e desmontagem da mesma sem que seja destruída, uma junção flangeada é formada por um par de flanges, junta de vedação e um jogo de parafusos e porcas. Mesmo assim devem ser usadas no menor número possível devido a serem possíveis pontos de vazamentos.
Flanges aço carbono podem ser integrais, ou seja fundidos ou forjados juntamente com os tubos, válvulas, bombas, compressores e outros equipamentos, ou independentes, ou seja roscados,ou soldados.

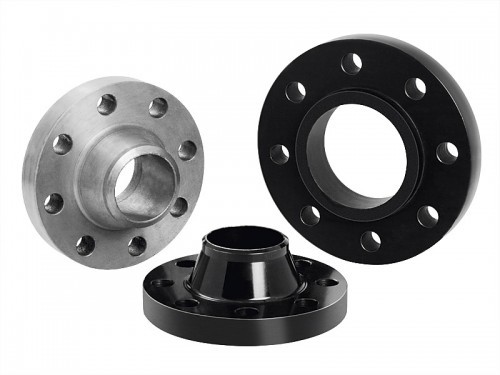

- Flanges aço carbono de pescoço é o mais resistente e permite melhor aperto

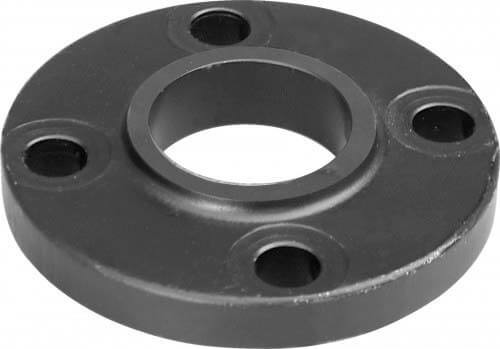

- Flanges aço carbono sobreposto usado em tubulações com tarefas não severas, pois seu aperto é bem menor

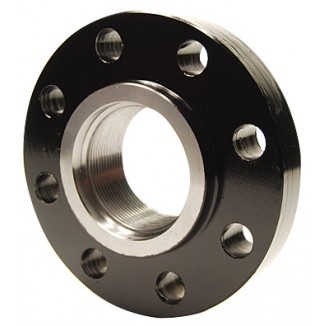

- Flanges aço carbono roscados o aperto é pequeno sendo que a rosca intensifica esforços causando freqüentes de vazamentos
- Flanges aço carbono de encaixe é mais resistente e tem um encaixe completo para a ponta do tubo
- Flanges aço carbono solto ficam soltos e podem deslizar na tubulação, são usadas virolas que são soldadas na extremidade do tubo que serve de batente para o flange
- Flanges aço carbono Orifício utilizado em montagem de placas de orifícios, mediando a vazão dos líquidos e gases que passam na tubulação.
- Flanges aço carbono Soquete usado em condições de temperatura e pressão moderada
- Flanges aço carbono Raquete ou Figura oito empregadas junto às válvulas de bloqueio para bloquear o fluxo da tubulação. .
- Flanges aço carbono cego usados em extremidades ou fechamento de linhas
Os flanges tem seu faceamento conforme norma ANSI B 16.5, podendo ter face com ressalto, mais usado em flanges de aço, o ressalto pode possuir ranhuras ou podem ser lisos, face plana usado em materiais mais frágeis onde o aperto dos parafusos poderia danificar a borda do flange ou face junta anel usado em flanges de aço usados em condições severas de alta pressão e temperatura.
Flanges dentro das normas
Os flanges seguem as norma ANSI/ASME, a norma ANSI B16.5 para diâmetros até 24 polegadas e a B 16.47 para diâmetros maiores que 24 polegadas.
Flanges de mesmo diâmetro são diferenciados pelas classes de pressão, que definem as máximas pressões internas que suportam em função da temperatura de trabalho. Os flanges possuem classes de pressão 150#, 300#, 600#, 900#, 1500# e 2500#,
