Derivações do fluxo com a Válvula Esfera 3 vias

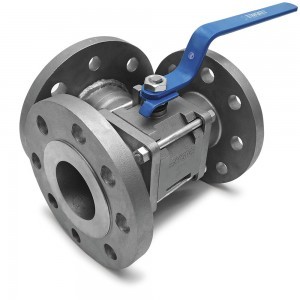

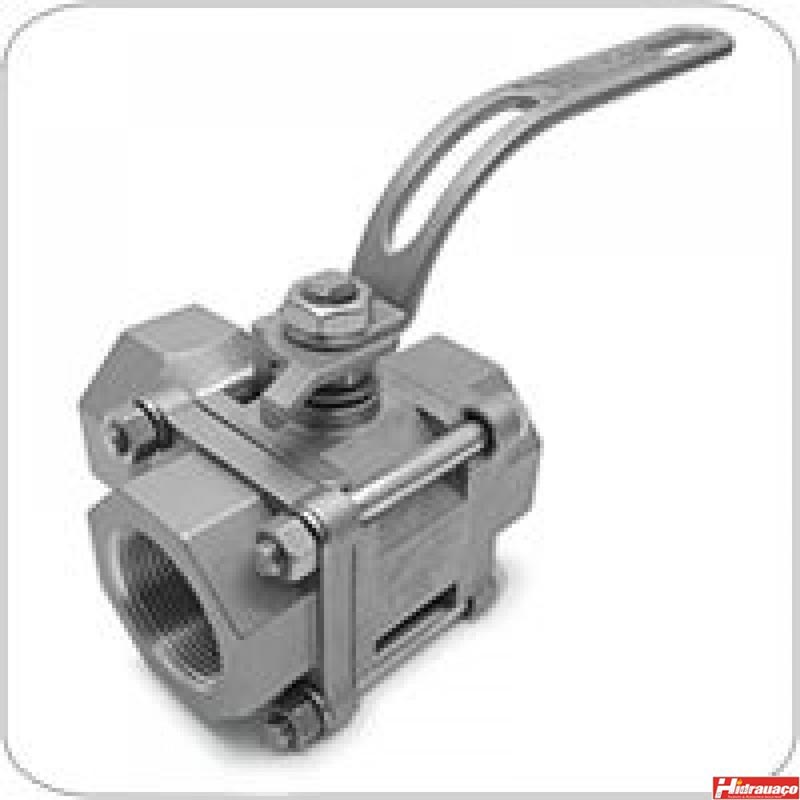

A válvula esfera 3 vias possui derivações de fluxo alternada em forma de L Horizontal ou T Vertical , ela possui uma entrada lateral ou inferior .Na forma em T ou horizontal possibilita o funcionamento em duas alternativas ou em uma com a outra fechada. São utilizadas principalmente no controle de fluxo de fluidos,são usadas principalmente indústria química, petroquímica, papel e celulose, siderúrgica, linhas de fluidos, gases ou vapor.
A válvula esfera 3 vias são próprias para uso em fluidos que deixam depósitos sólidos, pois possui os internos completamente lisos evitando a formação de resíduos.
A válvula esfera 3 vias é muito ágil em sua operação, pois o bloqueio de fluxo se dá girando essa esfera por 90 graus através do acionamento que pode ser por alavanca, ou por meio de atuadores.
Funcionamento da válvula
Possui um modo de funcionamento muito simples, pois quando acionada o orificio existente na esfera fica posicionado rente a tubulação de forma que permite a passagem do fluido, já quando a válvula é fechada esse orificio não se encaixa na tubulação não permitindo assim a passagem do fluido. a válvula esfera é fabricada em vários tipos de materiais que varia de acordo com o fluido em que irá trabalhar, e para isso é construída em aço carbono, aço inox, aço liga, bronze, latão e polipropileno. A válvula esfera 3 vias tem no interior um obturador em forma de esfera, esssa esfera é vazada em forma cilíndrica, e dependendo da posição permite o fluxo do fluido ou interrompe a passagem do mesmo.
A Válvula esfera 3 vias possui ótima vedação, é de fácil utilização , tem pouca perda de carga menor tamanho e peso, melhor vedação, maior facilidade de operação
A válvula esfera 3 vias não permite a regulagem do fluxo, somente a passagem ou bloqueio total do mesmo.
A válvula esfera 3 vias não atendem altas temperaturas, com exceção das válvula tipo fire safe que possuem a vedação garantida por dupla sede, o que suportam altas temperaturas em caso de incêndio.
A válvula esfera 3 vias pode ser do tipo passagem plena onde o orifício de passagem do fluido tem o mesmo tamanho da tubulação ou passagem reduzida onde esse orifício é de menor tamanho.
